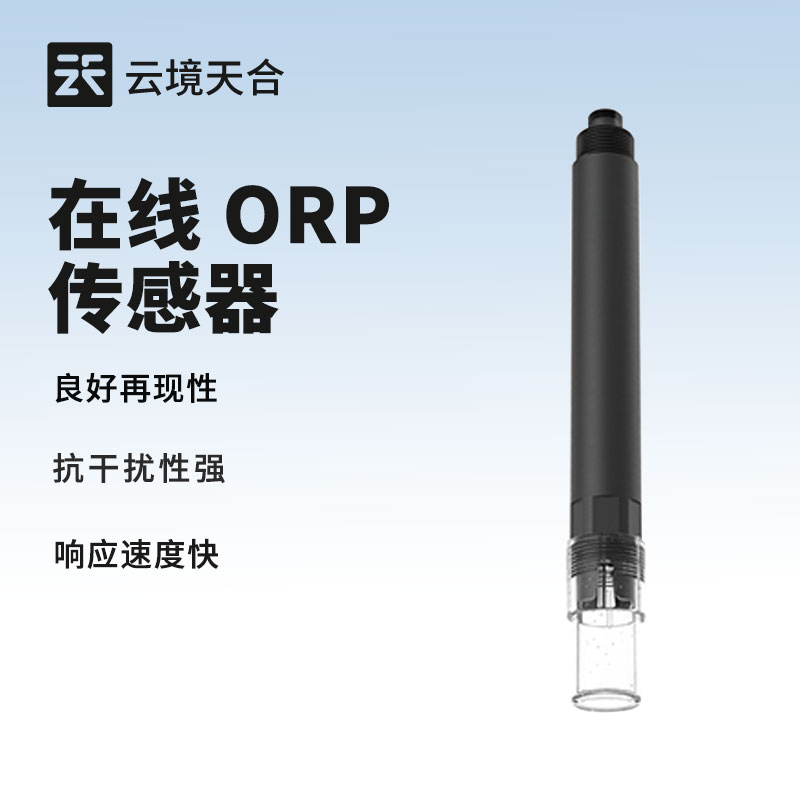

云境天合在線ORP傳感器原理：利用電化學測量原理準確獲取水質ORP信息【型號：TH-S6，物聯網一體化設備，云境天合支持定制服務】云境天合在線ORP傳感器依托電化學測量原理，實現對溶液氧化還原電位的精準捕捉。其核心由工作電極與參比電極構成復合檢測單元：工作電極多采用高純度鉑金或黃金材質，表面經特殊催化處理以加速電子轉移，但本身不參與化學反應；參比電極則通過穩定的銀/氯化銀體系提供恒定電位基準。當傳感器浸入溶液時，氧化性物質（如溶解氧、氯氣）與還原性物質（如亞鐵離子、硫化物）在工作電極表面發生電子交換，形成與溶液氧化還原能力相關的電位差。該電位差經高精度電路放大處理，并自動修正環境溫度、pH值等干擾因素后，最終輸出反映溶液氧化還原趨勢的ORP值。這一過程無需化學試劑添加，即可動態感知水體中氧化態與還原態物質的動態平衡，為污水處理工藝調控、水體自凈能力評估及污染事件預警提供關鍵數據支撐。

一．應用環境說明

用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線ORP測量的要求。

信號輸出：RS485（MODBUS-RTU）。

指示電極為鉑金片，穩定性高。

內部信號隔離技術，抗干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體性能穩定，使用壽命長

IP68防水標準

二．技術參數

三．安裝和電氣連接

1.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣連接

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）綠色-485B

黃色-485A

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．維護和保養

初次使用或久置不用重新使用時，敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。

使用時應先用去離子水（或蒸餾水）洗凈并擦干，防止雜質帶入被測液體中，傳感器的1/3應插入被測液體中。

接線端子部分應保持清潔干燥，傳感器不用時應清洗干凈，插入加有3.3mol/L KCI溶液的保護套，或將傳感器插入加有3.3mol/L KCI溶液的容器中。

檢查接線端子處是否干燥，如有污漬，請擦拭，干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水，蛋白質溶液，強酸強堿溶液以及酸性氟化物溶液中，并防止與有機硅油脂接觸。電極的鉑片若沾有油脂，則可用脫脂棉花沾以丙酮或酒精，輕輕擦洗干凈，若沾污物系不溶性無機物，則可用30-50%的鹽酸擦洗之，每天也可以用干凈的高級衛生紙擦一次。

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。
